Đầu nối connector N cho cáp feeder 1/2 50 ohm loại thẳng

ĐẦU NỐI CONNECTOR 1/2 CHUẨN N/M LOẠI THẲNG DÙNG ĐỂ LÀM GÌ?

Đầu nối Connector 1/2 inch loại N/M thẳng tên tiếng anh gọi là Connector N Male for 50 ohm 1/2" Coaxial Cable, straight được dùng trong hệ thống thông tin di động như trạm BTS, BSC và đặc biệt được dùng nhiều trong hệ thống thống phủ sóng di động cho các tòa nhà cao tầng thường được gọi là hệ thống IBS hay hệ thống IBC.

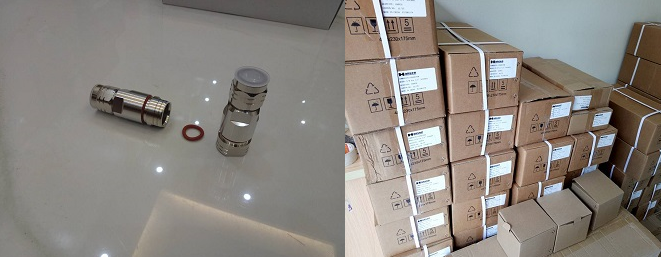

Đầu nối Connector 1/2 loại N/M thẳng dùng cho Cáp Feeder 1/2 inch

MỘT SỐ THÔNG SỐ CƠ BẢN CỦA ĐẦU NỐI CONNECTOR 1/2 LOẠI N/M THẲNG

Electrical Characteristics – Thông số điện
Impedance, Ω - Điện trở	50
Frequency Range, GHz - Giải tần hoạt động	3.0
3rd Order IMD, dBc - Nhiễu IM3	≤-155
RF Operating Voltage, Vrms - Điện áp hoạt động	≤707
DC Test Voltage, V	1500
Inner Contact Resistance, mΩ - Đường kính trong	≤1.50
Outer Contact Resistance, mΩ - Đường kính ngoài	≤1.00
Insulation Resistance, MΩ	≥10000
Average Power, W	600@ 900MHz
Peak Power, kW	≤10.00
VSWR - Sóng đứng	≤1.15
Insert Loss, dB - Suy hao chèn	≤0.08
Mechanical Characteristics
Durability	500
Connector Retention Tensile Force, N	890
Connector Retention Torque, N·m	5.42
Environmental
Operating Temperature, ℃ - Nhiệt độ hoạt động	-40~+85
Storage Temperature, ℃	-65~+125
Moisture Resistance Test Method	MIL-STD-202F
Mechanical Shock Test Method	MIL-STD-202F
Thermal Shock Test Method	MIL-STD-202
Vibration Test Method	MIL-STD-202F
Corrosion Test Method	MIL-STD-1344A
Waterproof	IP68
Materials
Housing	Brass plating with Tri-Alloy
Insulator	PTFE
Center Conductor	Phosphor bronze plating with Silver
Other Metal Parts	Brass
Regulatory Compliance/Certifications
RoHS 2011/65/EU	Compliant by Exemption
