Đầu nối connector DIN 7/8 n/m loại thẳng

ĐẦU NỐI CONNECTOR 7/8 CHUẨN N/M LOẠI THẲNG DÙNG ĐỂ LÀM GÌ?

Đầu nối Connector 7/8 inch loại N/M vuông tên tiếng anh gọi là Connector N Male for 50 ohm 7/8" Coaxial Cable, Straight được dùng trong hệ thống thông tin di động như trạm BTS, BSC và đặc biệt được dùng nhiều trong hệ thống thống phủ sóng di động cho các tòa nhà cao tầng thường được gọi là hệ thống IBS hay hệ thống IBC.

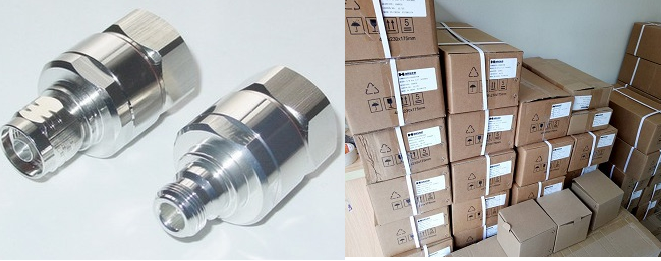

Đầu nối Connector 7/8 loại N/M thẳng dùng cho Cáp Feeder 7/8 inch

Electrical Characteristics
Impedance, Ω - Trở kháng	50
Frequency Range, GHz Dải tần số	DC-3
3rd Order IMD, dBc - Nhiễu IM3	≤-155
RF Operating Voltage, Vrms Điện áp hoạt động	≤707
DC Test Voltage, V	2000
Inner Contact Resistance, mΩ	≤2.00
Outer Contact Resistance, mΩ	≤0.30
Insulation Resistance, MΩ	≥10000
Average Power, W	600@ 900MHz
Peak Power, kW	≤10
VSWR - Sóng đứng	≤1.15
Insert Loss, dB Suy hao	≤0.08
Mechanical Characteristics
Durability	500
Connector Retention Tensile Force, N	1334
Connector Retention Torque, N-M	8.13
Environmental
Operating Temperature, ℃	-40~+85
Storage Temperature, ℃	-55~+85
Moisture Resistance Test Method	MIL-STD-202F
Mechanical Shock Test Method	MIL-STD-202F
Thermal Shock Test Method	MIL-STD-202F
Vibration Test Method	IEC 60068-2-6
Corrosion Test Method	MIL-STD-1344A
Waterproof	IP68
Materials
Housing	Brass plating with Tri-Alloy
Center conductor	Brass/Phosphor bronze plating with Silver
Insulator	PTFE
Other Metal Parts	Brass plating with Ni
Regulatory Compliance/Certifications
RoHS 2011/65/EU	Compliant by Exemptio
